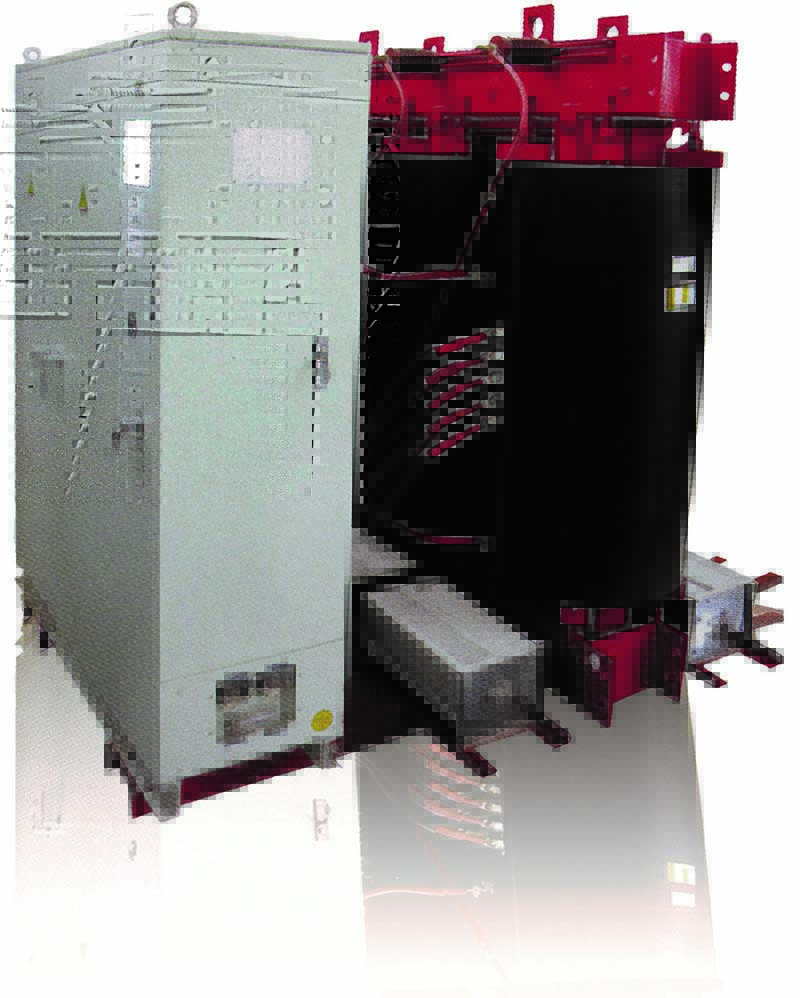

三相樹脂絕緣干式電力調壓器，電壓輸入端和輸出端均為10KV級，在干式調壓器原邊繞組上通過抽頭引出連接有載調壓開關，在干式調壓器不斷電的情況下自動進行電壓變換。干式調壓器的主要特點是具有電壓自動變換功能，同時具有保持電壓穩定、保證電壓質量等特性。

　　★ 具有電壓自動變換功能，同時具有保持電壓穩定、保證電壓質量等特性。

　　★ 可靠的不間斷電源對用戶越顯重要，干式調壓器的應用更趨廣泛。

　　★ 一體化設計的干式調壓器，結構緊湊，占地面積小，安裝方便。

　　使用條件

　　1. 海拔不超過1000m（當大于1000m時需特殊設計）。

　　2. 環境溫度：***高氣溫+40℃，***熱月平均溫度+30℃，***高年平均溫度+20℃；

　　***低溫度  -25℃（適用于戶外式干式調壓器）

　　***低溫度  -5℃（適用于戶內式干式調壓器）

　　3. 電源電壓的波形近似于正弦波；三相電源電壓大致對稱。

　　4. 防護等級有IP00、IP20、IP30等型式；冷卻方式有空氣自冷（AN）和***風冷（AF）兩種，兩種冷卻方式均需保證調壓器具有良好的通風條件，當調壓器安裝在地下室或其它通風條件較差環境，須增設散熱通風裝置。

　　產品用途及特點

　　SCBZG10系列三相樹脂絕緣干式調壓器適用于三相10kV電壓等級供電系統，其主要用在軌道交通工程沿線的10kV配電所。起到自動穩定電壓質量、隔離電網電源與用電負荷、消除高次諧波以不污染電網電源等作用。具體特點為：

　　1. 隔離變壓器鐵心為三相三柱式，上下鐵軛兩面分別用夾件加緊，鐵心的上下夾件通過六根拉板將心柱與鐵軛連成整體，而鐵心通過絕緣墊塊將線圈支撐固定。

　　2. 加強線圈層間及外層絕緣；采用帶填料環氧樹脂澆注，不僅提高了線圈的散熱能力，而且消除了絕緣層的內應力；采用板狀整體夾件，結構緊湊，通風效果好。提高了產品的電氣性能和機械強度，改善了工作條件。

　　3. 鐵心采用高導磁低損耗的冷軋晶粒取向硅鋼片，45°全斜接縫，階梯疊片結構，采用高強度聚酯帶綁扎的拉板結構，使鐵芯加工工藝簡單，質量可靠。鐵心夾件采用平板式夾件。噪音低、空載損耗低、散熱好。

　　4. 線圈與鐵心之間采用彈性壓釘結構，即保證變壓器在短路沖擊情況下保持完整性，又保證正常運行時保持低噪音。

　　5. 高低壓線圈均按容量大小用圓、扁銅線或銅箔繞制，采用帶填料的環氧樹脂絕緣系統、玻璃纖維增強、薄絕緣，在真空狀態下澆注；蜂窩式冷卻氣道。局部放電量低、阻燃、散熱好、抗溫度變化、抗裂性好，而且機械強度更高、抗短路沖擊、抗震性好。

　　6. 采用國內目前技術水平較高的干式真空有載分接開關通過調節高壓線圈的匝數自動調節輸出電壓，方便用戶使用。干式調壓器所配帶的有載分接開關固定在統一的底座上，開關與變壓器本體間的連接采用電纜連接。

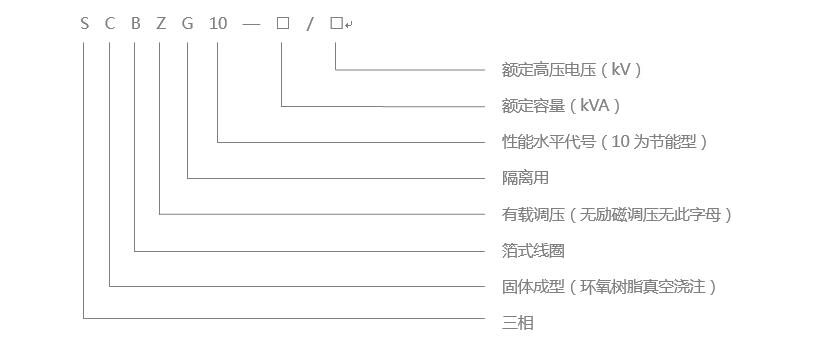

　　型號標志

　　● 具有電壓自動變換功能，同時具有保持電壓穩定、保證電壓質量等特性。

　　● 可靠的不間斷電源對用戶越顯重要，干式調壓器的應用更趨廣泛。

　　● 一體化設計的干式調壓器，結構緊湊，占地面積小，安裝方便。

　　產品標準：GB1094.11，GB/T 10228

　　額定高壓：10kV        聯結組標號：Yyn0 or Dyn11

　　額定低壓：10kV        絕緣水平：L175AC35/L175AC35

　　分接范圍：±4×2.5%

　　SCBZG10系列軌道交通專用干式調壓器技術參數表

注：上表所列的外形尺寸僅供設計選型參考，***終尺寸以產品外形圖為準。因公司技術改進，上述參數會有所變更，恕不另行通知，敬請諒解。
