概述

　　YBF系列預裝式變電站系用于7.2kV和12kV環網供電，雙電源供電或終端供電系統中，作為高壓配電、計量、補償、控制和保護裝置。預裝式變電站內除裝有變壓器外，高壓側還裝有四工位負荷開關或二工位負荷開關、后備保護熔斷器及插入式熔斷器；低壓側按用戶要求裝配控制電器、配電電器、補償裝置及電能計量表等。

　　YBF系列預裝式變電站可用于室內，又可用于室外，廣泛運用于工業園區、居民小區、商業中心及高層建筑等各種場所。

　　結構特點

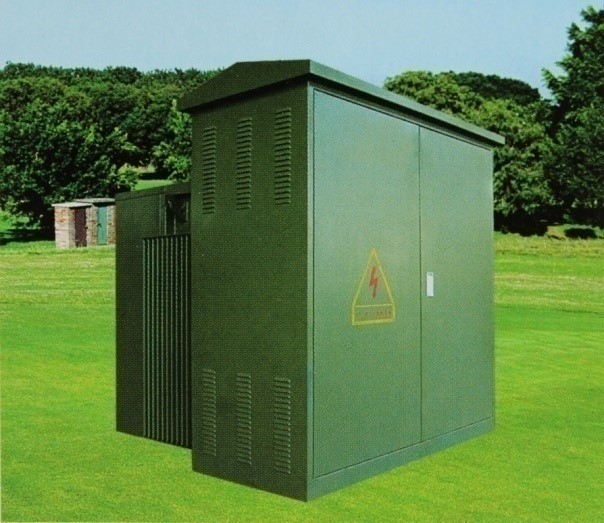

　　美式箱變結構分為前后兩部分。前面為高低壓操作間隔。高壓間隔內包括高壓端子、負荷開關、無載調壓分接開關、插入式熔斷器，及壓力釋放閥、油溫計、油位計、放油閥；低壓間隔內包括低壓端子；后部為注油箱體及散熱片，變壓器繞組和鐵芯、高壓負荷開關及保護用熔斷器都在注油箱中。

　　性能特點

　　★ 體積小，結構緊湊，僅為國內同容量箱變的1/3左右；

　　★ 全密封、全絕緣，無需絕緣距離，可靠保證人身安全；

　　★ 既可用于環網，又可用于終端，轉換十分方便，提高了供電的可靠性；

　　★ 損耗小，低于國內S9型變壓器損耗；

　　★ 電纜接頭可操作200A負荷電流，在緊急情況下可作為負荷開關操作，并具有隔離開關的特點；

　　★ 采用雙熔絲保護，降低了運行成本。插入式熔斷器熔絲為雙敏熔絲（溫度、電流）；

　　★ 采用了△/Y接法及三相五柱式結構，電壓質量高，中性點不漂移、箱體不發熱，噪音低，防雷性能好。

　　使用條件

　　★ 海拔：≤1000m（超過此范圍另行設計）；

　　★ 風壓：不大于70Pa（相當于35m/s）；

　　★ 濕度：日平均值不大于95%，月平均值不大于90%；

　　★ 環境溫度：***高氣溫+55℃，***低氣溫-25℃；

　　★ 防震水平：水平加速度0.4m/s2；垂直加速度0.15m/s2；

　　★ 地震烈度：8度；

　　★ 安裝地點：傾斜度不大于3°；

　　★ 安裝環境：周圍空氣不受腐蝕性、可燃性氣體及水蒸氣等明顯污染，安裝地點無劇烈震動。

　　產品應用

上海正大商業市場

五糧液集團                                                     中國科技大學

深圳高鐵工程
